JVM内存结构详解

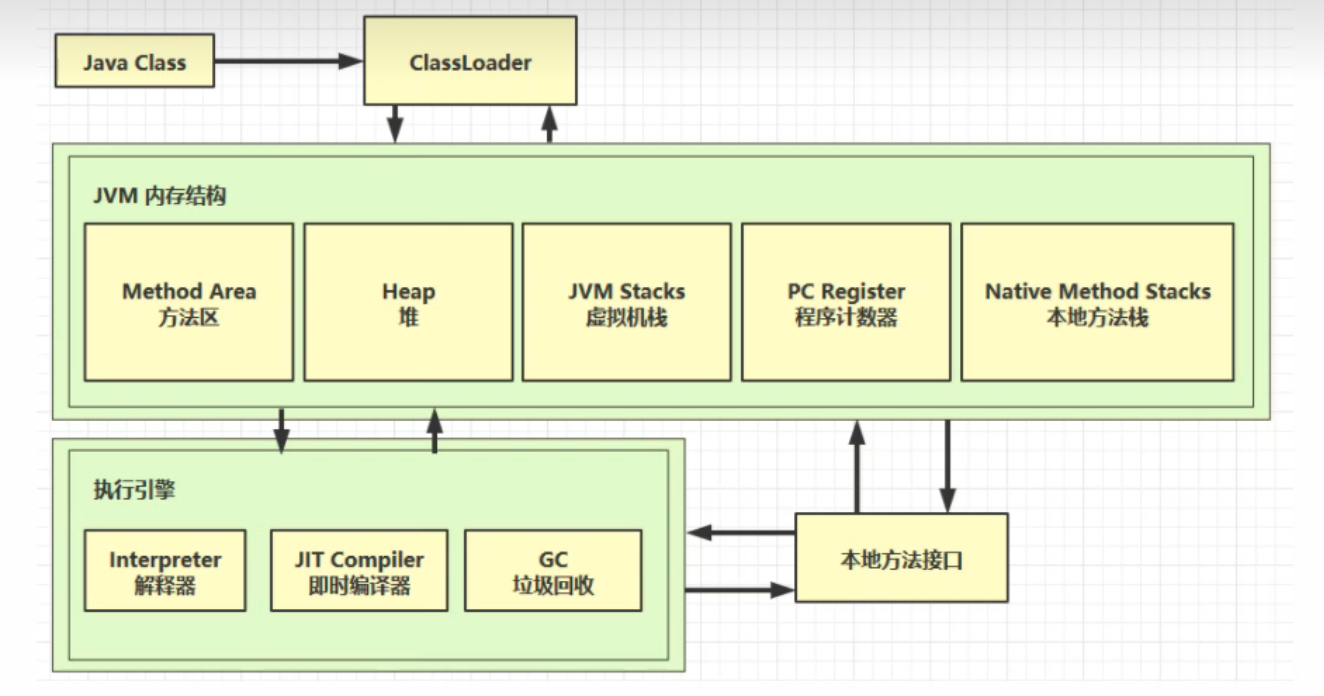

JVM组成部分

如下图：

结构简析：

1. Java程序需要首先编译成字节码，再由JVM的类加载器模块加载到JVM当中
2. JVM内存结构分为【方法区】、【Heap堆】、【虚拟机栈】、【程序计数器】、【本地方法栈】
3. 方法区主要存在类的定义，像类字段、方法数据、方法和构造器代码（包括类构造器、实例构造器、接口构造器）
4. 对象空间在堆区分配，而对象调用方法会创建栈帧，就要使用到虚拟机栈
5. 而方法的执行（包括JVM指令）就需要程序计数器记住下一条要执行的命令
6. Java程序无法调用操作系统api，需要借助本地方法（C或C++编写的，如Object类中的wait()、clone()等），而也本地方法的调用于普通方法类似，不过会存在本地方法栈当中

程序计数器

程序计数器有什么作用

它可以记住下一条指令的地址

程序计数器在什么时候发挥作用呢

1. cpu的调度组件会给每个线程分配时间片，当时间片用完，线程会发生切换，而切换的线程需要知道之前指令执行的位置，这个时候就需要程序计数器器了

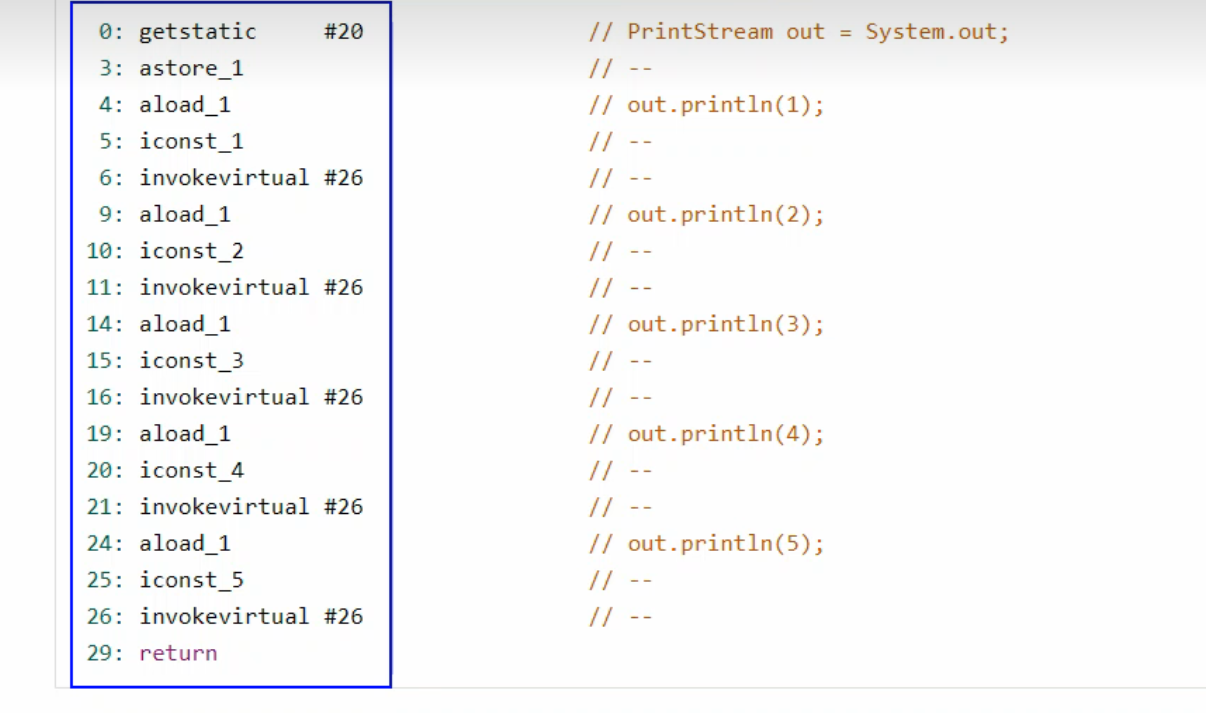

2. 另外在指令的执行过程中，程序计数器也会实时更新，如下图经反编译生成的方法指令
3. 指令前面的编号，我们其实就可以看作指令的内存地址，虽然指令之间间隔不同，那是因为一条指令由操作码和操作数组成，操作码由一个字节存储，操作数就确定了，所以地址间隔会有不同，每执行到当前指令，程序计数器就会记住下一条要执行的指令，而每条JVM指令通过解释器，最终由cpu执行

程序计数器器的特点

1. 线程私有
2. JVM结构中唯一一个不会出现内存溢出的错误

程序计数器的物理实现

通过寄存器实现

虚拟机栈（也称为线程栈）

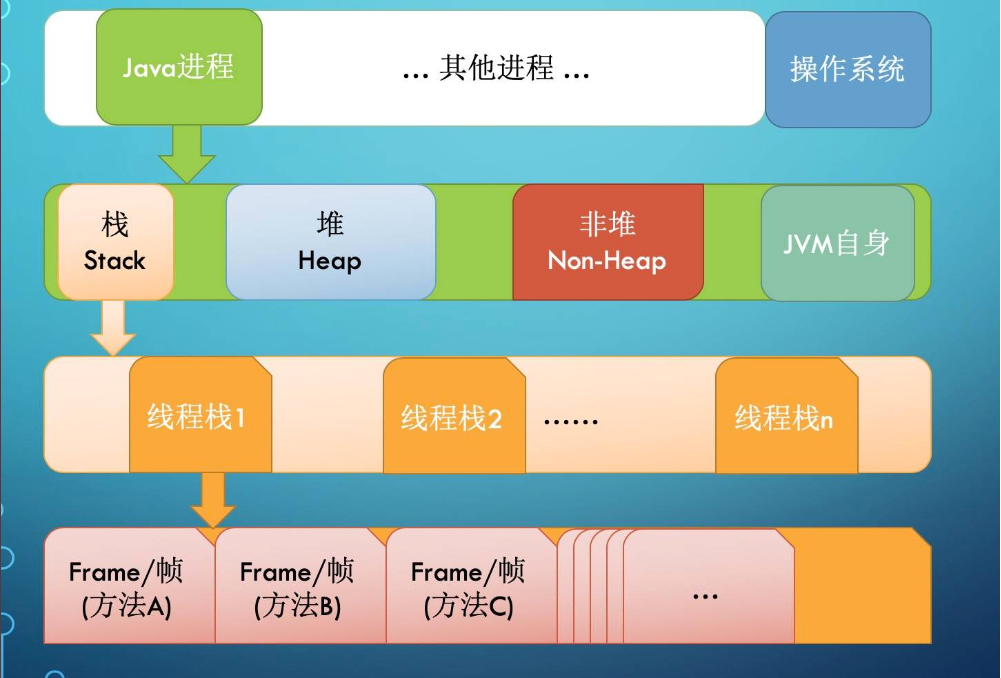

它在JVM中的位置如下图：

虚拟机栈的概念

1. 每个线程运行时所需要的内存，称为虚拟机栈
2. 每个栈由多个栈帧组成，对应着每次方法调用时所占用的内存
3. 每个线程只有有一个活动栈帧，对应着当前正在执行的那个方法

栈帧的结构

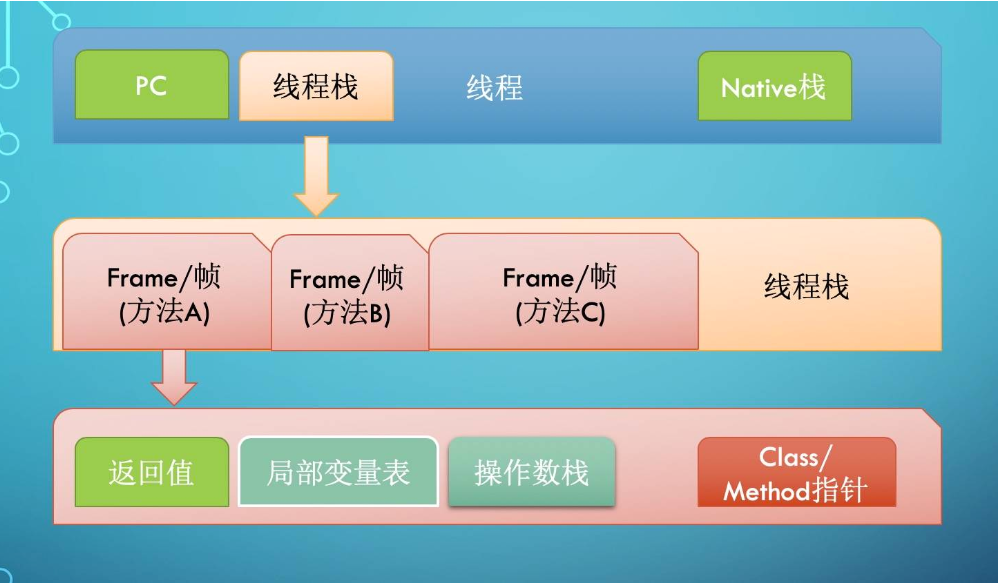

结构图如下：

栈帧的具体大小在编译期就能确定，栈帧的结构主要组成部分如下：

1. 局部变量表
2. 操作数栈
3. 类引用，指向方法区中类的定义
4. 方法引用（或者说方法返回地址），同样时方法区中类中的方法定义
5. 方法返回值

虚拟机栈的思考

1. 垃圾回收是否涉及内存
2. 栈内存分配越大越好吗？

3. 方法内的局部变量是否线程安全？

4. 不涉及，垃圾回收的区域主要针对heap堆（也称作GC 堆），即由垃圾回收器管理的堆，而对于虚拟机栈，栈帧随着方法调用创建，随着方法结束弹出，因此它的内存会自动销毁，并不需要GC进行回收
5. 不是的，栈内存分配的越大，能够创建的线程数量就会越少，显然会影响并发量
6. 是的，虚拟机栈是线程私有的，不存在多个线程共享的问题，自然不会有线程安全问题

方法中的线程安全问题

看下面的代码：

public class ThreadTest{
    public static void public static void main(String[] args) {
        StringBuilder sb = new StringBuilder();
        sb.append(4);
        sb.append(5);
        sb.append(6);
        new Thread(() -> {
            m2(sb);
        }).start();
    }

    public static void m1(){
        StringBuilder sb = new StringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());
    }

    public static void m2(StringBuilder sb){
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());
    }

    public static StringBuilder m3(){
        StringBuilder sb = new StringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);
        return sb;
    }

}

分析可得：

1. m1的显然不会存在线程安全问题，问题在于m2和m3
2. 我们发现，m2，m3要么对象是形参，要么会作为返回值返回，而判断对象是否存在线程安全问题，就在于一个对象会不会存在多个线程访问，显然无论是返回值还是形参，都有可能被其他线程所访问，所以m2和m3是存在线程安全问题的，这个时候就应该使用StringBuffer而不是StringBuilder

栈内存溢出

栈内存溢出的常见场景

1. 栈帧过多（如无限递归调用、循环依赖）
2. 栈帧多大，即一个栈帧非常大，直接撑爆了虚拟机栈

栈内存溢出演示代码之无限递归1

public class StackOverflowErrorTest{
    private static int count;

    public static void main(String[] args) {
        try{
            method1();
        } catch(Throwable e){
            e.printStackTrace();
            System.out.println(count);
        }
    }

    private static void method1(){
        count++;
        method1();
    }
}

在服务器上运行这个程序，会报下面的错误：

java.lang.StackOverflowError
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    .....

    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
    at StackOverflowErrorTest.method1(StackOverflowErrorTest.java:15)
21705

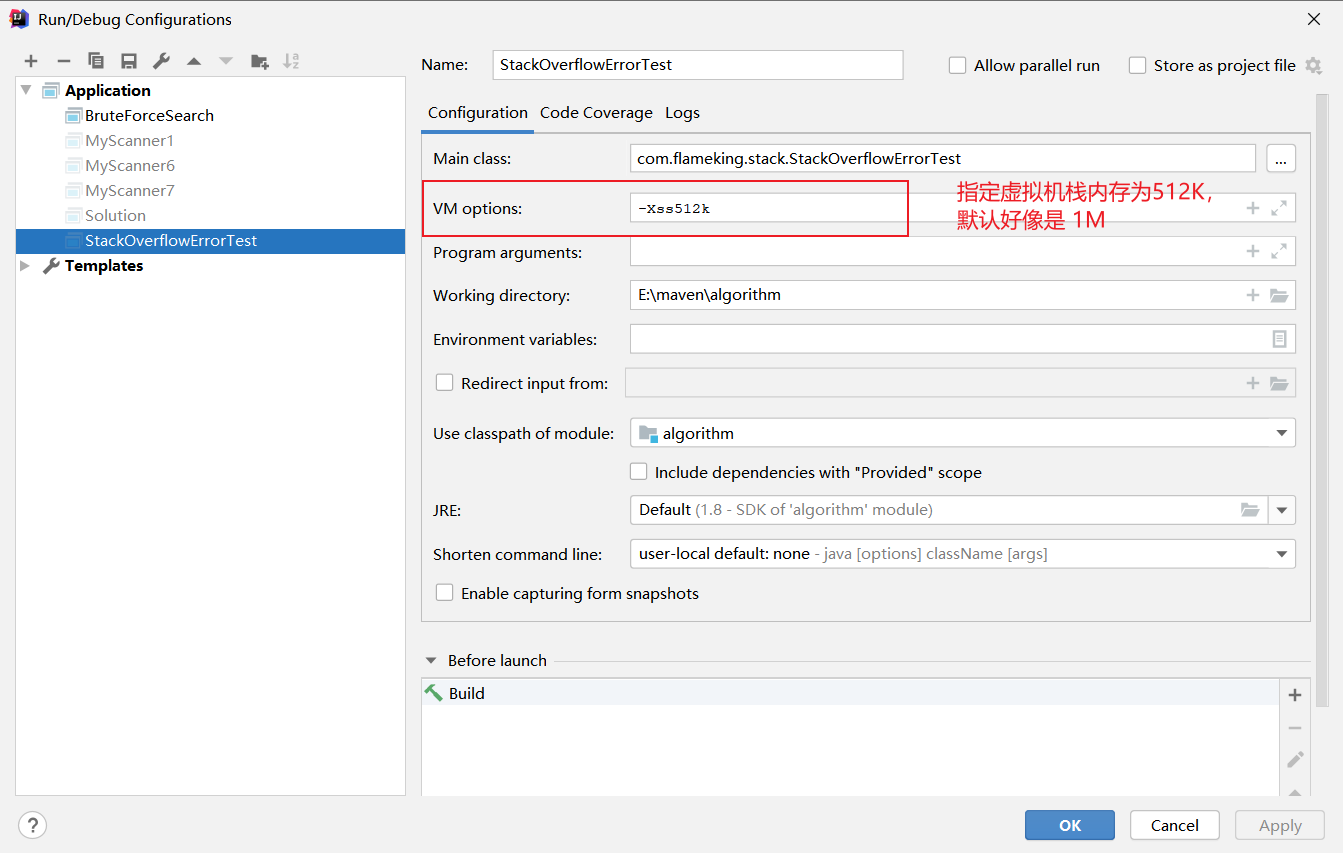

这个就是典型的栈溢出错误了java.lang.StackOverflowError，在IDEA中可以调整堆内存的大小，如下图：

修改之后可以看到count的数值明显变小了，虚拟机栈的默认大小是1M

java.lang.StackOverflowError
    at com.flameking.stack.StackOverflowErrorTest.method1(StackOverflowErrorTest.java:17)
    at com.flameking.stack.StackOverflowErrorTest.method1(StackOverflowErrorTest.java:17)
    at com.flameking.stack.StackOverflowErrorTest.method1(StackOverflowErrorTest.java:17)
    at com.flameking.stack.StackOverflowErrorTest.method1(StackOverflowErrorTest.java:17)
    at com.flameking.stack.StackOverflowErrorTest.method1(StackOverflowErrorTest.java:17)
7755

栈内存溢出演示代码之无限递归2

/**
 * 第三方json转换库调用
 */
public class StackOverflowErrorTest2{
    public static void main(String[] args) {
        Dept d = new Dept();
        d.setName("Market");
        Emp e1 = new Emp();
        e1.setName("zhang");
        e1.setDept(d);

        Emp e2 = new Emp();
        e2.setName("li");
        e2.setDept(d);

        d.setEmps(Arrays.asList(e1, e2));

        ObjectMapper mapper = new ObjectMapper();
        System.out.println(mapper.writeValueAsString(d));
    }
}

@Data
class Dept{
  private String name;
  private List<Emp> emps;
}

@Data
class Emp{
  private String name;
  //解决方法
  // @JsonIgnore
  private Dept dept;

}

这段代码存在无限递归：属性之间存在循环依赖，Dept依赖Emp，Emp依赖Dept，结果就导致循环依赖报错如下：

Exception in thread "main" com.fasterxml.jackson.databind.JsonMappingException: Infinite recursion (StackOverflowError)

线程运行诊断

案例1：CPU占用过多

某个程序CPU占用高达90%以上，影响其他程序的运行

code如下：

public class PayloadOfCPUTest {
  public static void main(String[] args) {
    new Thread(null, () -> {
      System.out.println("1....");
      while (true){

      }
    }, "thread1").start();

    new Thread(null, () -> {
      System.out.println("2....");
      try{
        Thread.sleep(1000000L);
      } catch (InterruptedException e){
        e.printStackTrace();
      }
    }, "thread2").start();


    new Thread(null, () -> {
      System.out.println("3....");
      try{
        Thread.sleep(1000000L);
      } catch (InterruptedException e){
        e.printStackTrace();
      }
    }, "thread3").start();
  }
}

以下面的命令开始启动程序，并进行运行诊断

1.首先在服务器输入命令：nohup java PayloadOfCPUTest &，让程序在后台运行

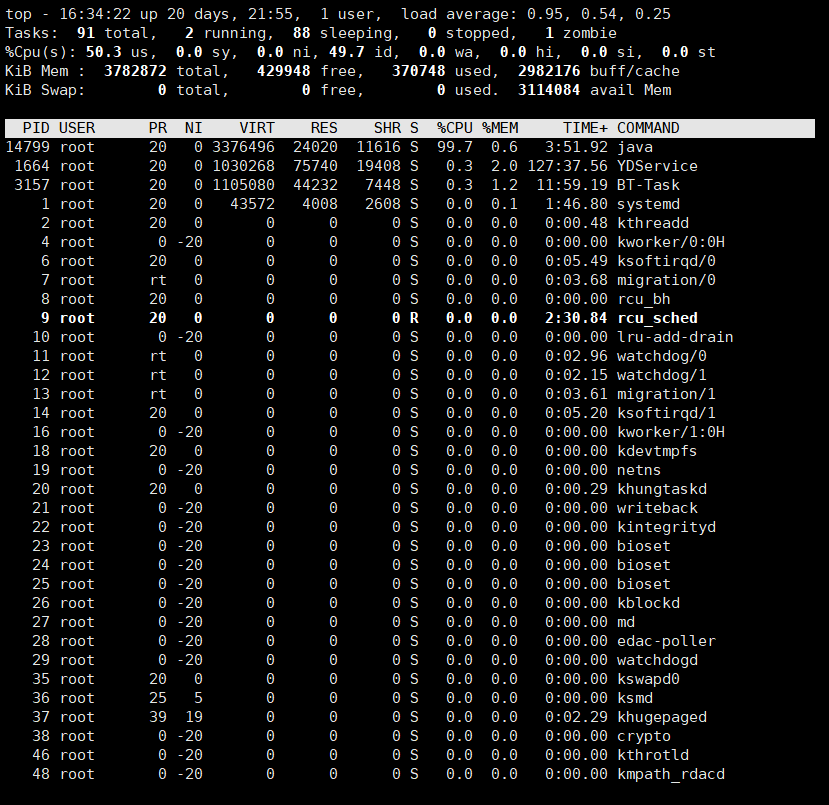

2.输入top实时检测Java代码，如下图所示：

我们发现top能监测到某个进程的cpu占用情况，并且可以查看到进程ID，但是无法定位到具体的线程，并且无法定位到代码中具体的位置

3.输入ctrl c结束top命令，然后继续输入命令：ps H -eo pid,tid,%cpu，其中H代表输出所有进程，-eo 表示具体想要显示的信息，这里就会显示进程ID，线程ID，和cpu占用，显示结果如下：

  PID   TID %CPU
    1     1  0.0
    8     8  0.0
......

14799 14809  0.0
14799 14810  0.0
14799 14811 99.9
14799 14812  0.0
14799 14813  0.0

......

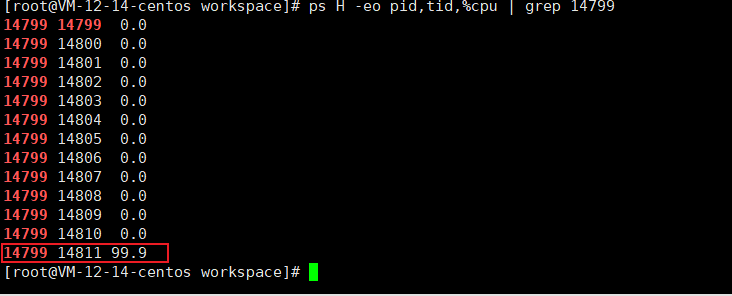

我们可以发现，除了我们要定位到的进程和线程信息，还有很多其他的信息，这时候可以用命令ps H -eo pid,tid,%cpu | grep 14799，过滤出我们想要的进程的所有线程信息，结果如下：

这样我们就定为到了具体的线程ID了

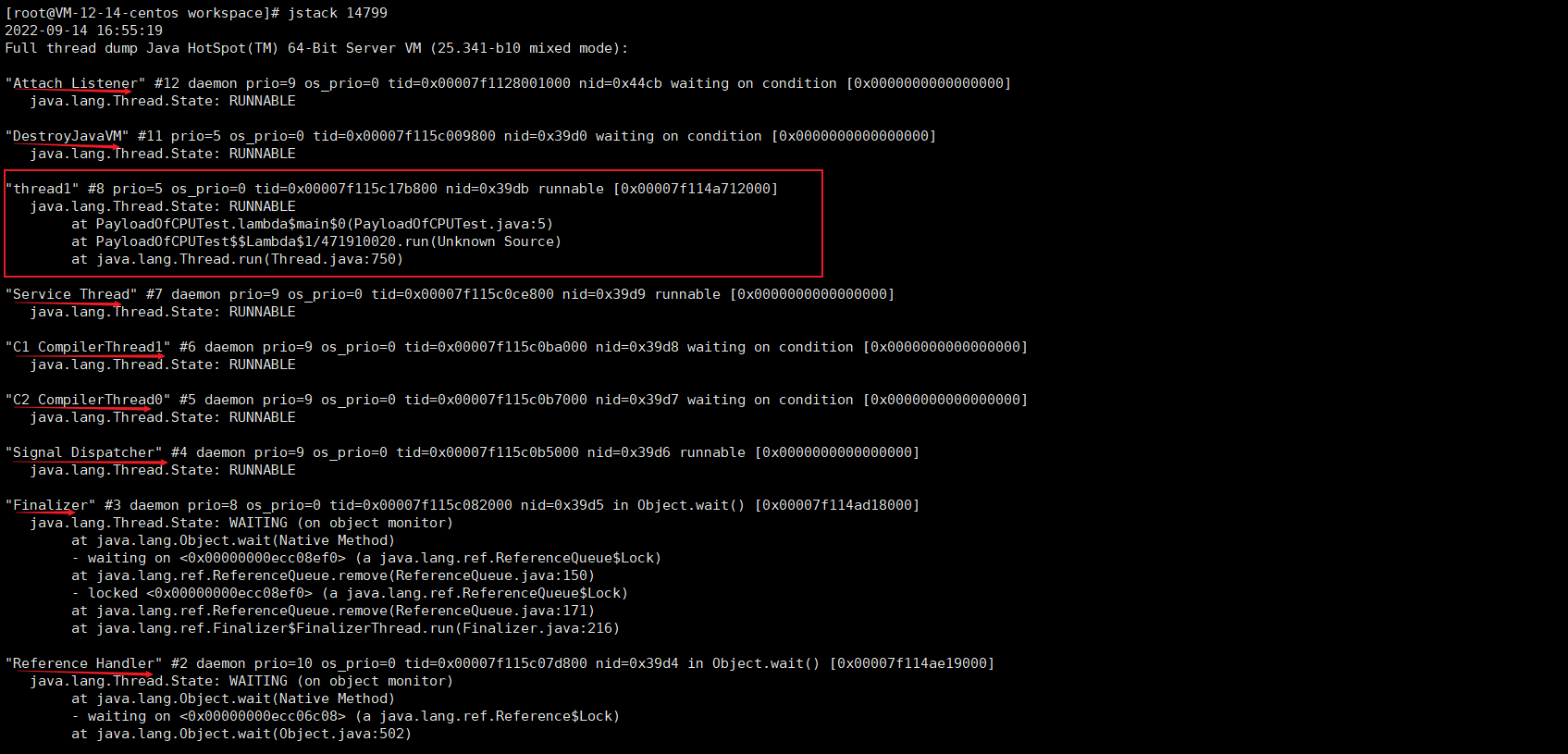

4.为了查看具体的线程状态我们使用jdk的一个命令：jstack 进程ID，这个命令能打印输出该进程的所有线程状态信息的快照，输入后得到如下结果：

在这其中我们发现了自己创建的thread1线程，而其他的特殊名字的线程都是JVM自己的线程，从打印信息中看我们的程序处于Runnable状态，并且下面还定位到了代码中可能出现问题的位置，第5行，我们用vim命令打开PayloadOfCPUTest.java文件，发现确实在第5行出现了while死循环，这也就是问题的根源：

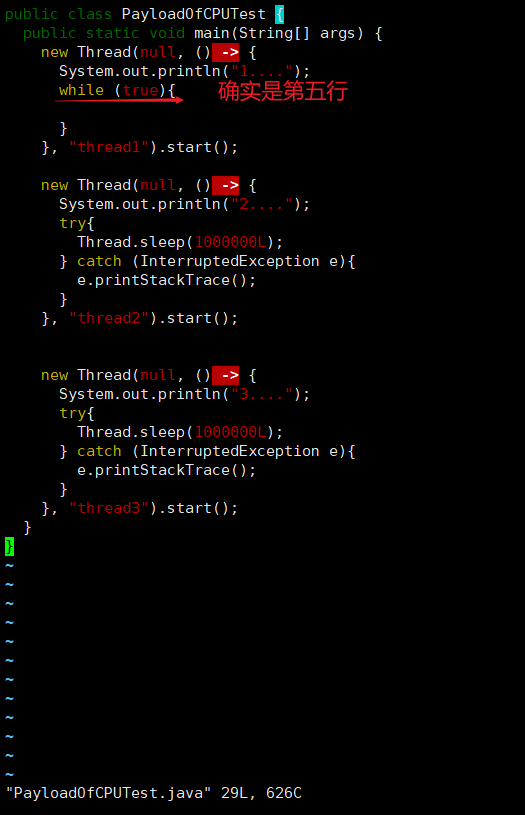

5.根据ps命令我们定位到了线程ID，而在jstack打印的线程信息中，编号是16进制的，将14811转换成16进制39DB，我们发现就是thread1

6.在去修改代码之前，别忘了结束进程，kill 14799，kill 进程ID，结束进程

到这我们的线程运行诊断就结束了，我们已经定位到了具体的代码行数，接下来就可以自行修改代码，解决问题了

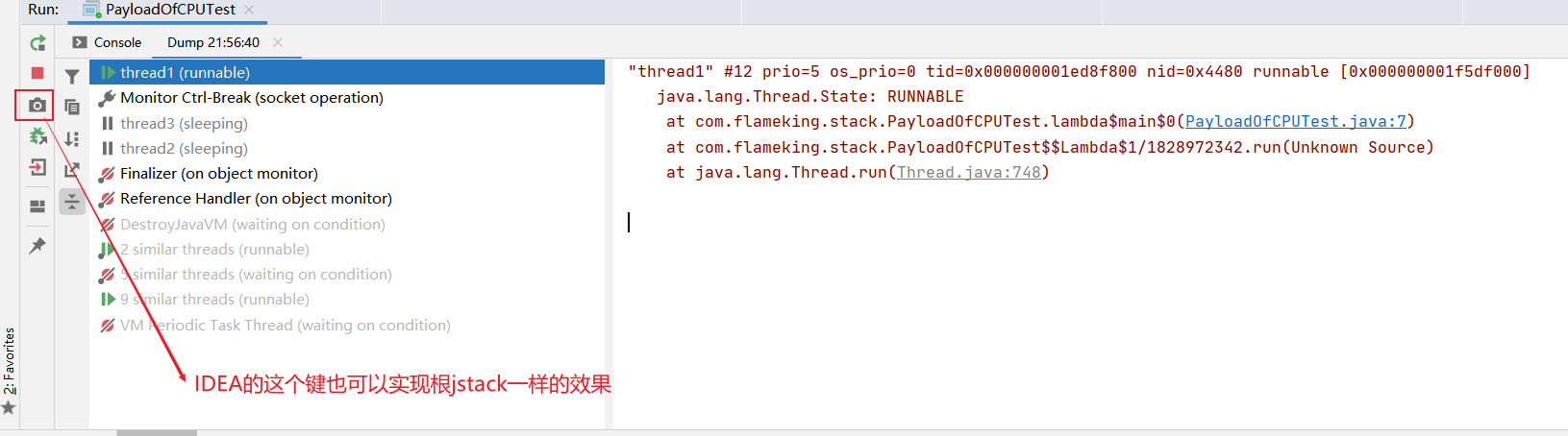

注意在IDEA中有个自带的功能可以是先jstack的效果

案例2：程序运行很久没有结果（死锁）

code如下：

package com.flameking.stack;

class A { }
class B { }

public class DeadlockTest {
  static A a = new A();
  static B b = new B();

  public static void main(String[] args) throws InterruptedException {
    new Thread(() -> {
      //1.线程先获得a的monitor锁，接下来便进行休眠
      synchronized (a) {
        try {
          Thread.sleep(2000);
        } catch (InterruptedException e){
          e.printStackTrace();
        }
        //4.此时线程先要获取b对象的monitor锁，但是也已经被占用，所以进入阻塞状态
        synchronized (b){
          System.out.println("我获得了a和b");
        }
      }
    }).start();
    //2.main线程休眠
    Thread.sleep(1000);

    //3.在其他线程休眠期间，该线程会获取到对象b的monitor锁，进而想要获取a的monitor锁
    //然而目前a被其他线程，占用，该线程进入阻塞状态
    new Thread(() -> {
      synchronized (b){
        synchronized (a){
          System.out.println("我获得了a和b");
        }
      }
    }).start();
  }
}

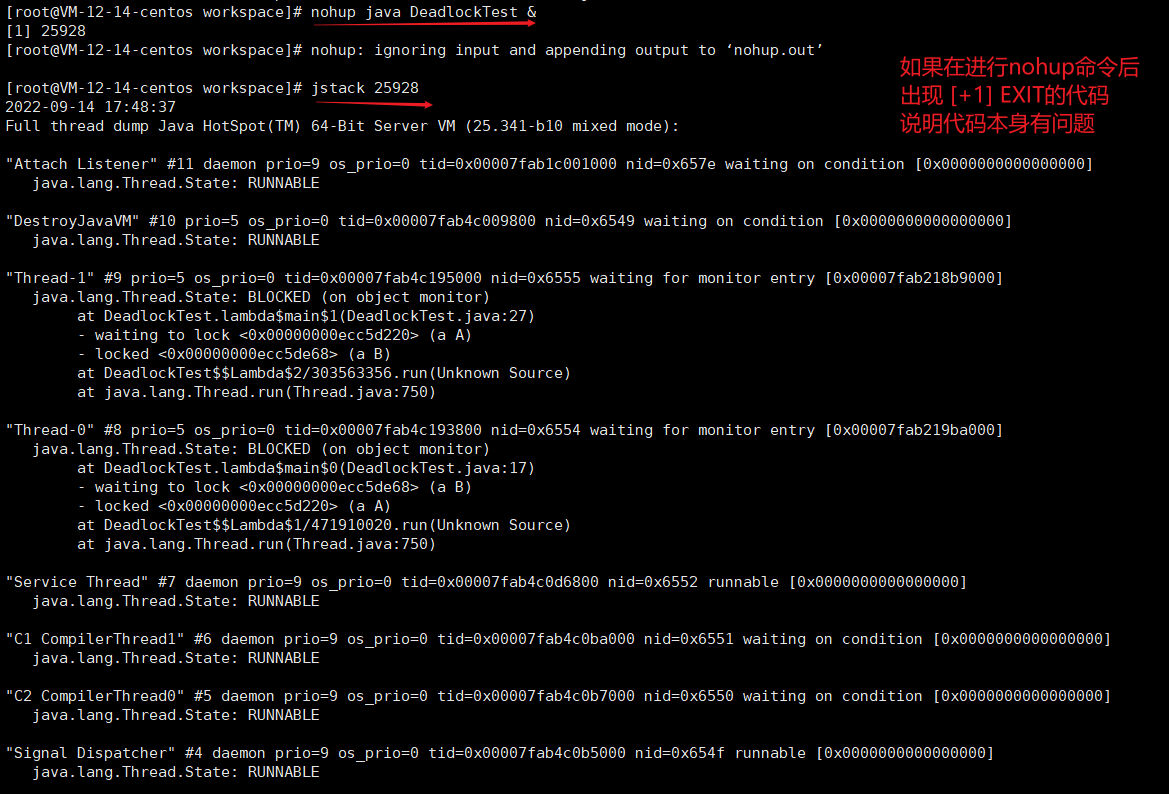

这个程序最终两个线程会因为对方互相占用了锁并且也不释放，导致死锁，下面演示排查过程，如下图：

1. 执行命令：nohup java DeadlockTest &
2. 执行命令：jstack 进程ID

我们可以看到jstack打印信息的最后面的部分，可以看到下面的信息：

Found one Java-level deadlock:
=============================
"Thread-1":
  waiting to lock monitor 0x00007fab28003778 (object 0x00000000ecc5d220, a A),
  which is held by "Thread-0"
"Thread-0":
  waiting to lock monitor 0x00007fab280062c8 (object 0x00000000ecc5de68, a B),
  which is held by "Thread-1"

Java stack information for the threads listed above:
===================================================
"Thread-1":
    at DeadlockTest.lambda$main$1(DeadlockTest.java:27)
    - waiting to lock <0x00000000ecc5d220> (a A)
    - locked <0x00000000ecc5de68> (a B)
    at DeadlockTest$$Lambda$2/303563356.run(Unknown Source)
    at java.lang.Thread.run(Thread.java:750)
"Thread-0":
    at DeadlockTest.lambda$main$0(DeadlockTest.java:17)
    - waiting to lock <0x00000000ecc5de68> (a B)
    - locked <0x00000000ecc5d220> (a A)
    at DeadlockTest$$Lambda$1/471910020.run(Unknown Source)
    at java.lang.Thread.run(Thread.java:750)

Found 1 deadlock.

从第一行我们就能明显看出，程序出现了死锁问题，从370行后面能够看到死锁产生的具体原因，到这我们的死锁诊断就完成了

总结

在线程诊断中，我们用到了下面这些命令：

1. nohup java 程序名 &，后台运行Java程序
2. top，实时监控进程cpu占用情况
3. ps H -eo pid,tid,%cpu | grep 进程ID，过滤出指定进程的所有线程占用cpu情况
4. jstack 进程ID，能打印出线程更加详细的状态信息快照

本地方法栈

也是线程私有的，它给本地方法的运行提供内存，本地方法（native method）：不是由Java语言编写的（Java不能直接与操作系统api交互，这时候就需要使用本地方法，它们大多是使用C、C++编写的）

GC堆

通过new关键字创建的对象都会使用GC堆的内存

特点

1. 它是线程共享的，堆中对象都需要考虑线程安全的问题
2. 有垃圾回收机制，具体也是针对GC堆

GC堆在堆内存中的位置如下：

从图中来简单看看堆内存的组成，后面会详细介绍：

1. heap堆（GC堆）
   • 年轻代
     • 新生代
     • 存活区：S0、S1
   • 老年代
2. 非堆（Non-Heap）
   • 方法区

堆内存溢出

试想一个问题：

为什么堆内存有垃圾回收机制自动回收垃圾，还会出现堆内存溢出现象呢？

因为堆内存会将那些空闲的对象，比如在代码中将对象引用指向null后，对象就会自动有垃圾回收器回收
但也有这样的情况，程序不断的生成对象，而且每个对象都有在使用，这样慢慢积累对象，最后就会出现堆内存溢出

堆内存溢出演示代码

public class HeapSpaceTest{
    public static void main(String[] args) {
        int i=0;
        try{
            List<String> list = new ArrayList<>();
            String a = "hello";
            while(true){
                list.add(a);
                a = a + a;
                i++;
            }
        } catch(Throwable e){
            e.printStackTrace();
            System.out.println(i);
        }
    }
}

代码大致逻辑：不断拼接字符串，然后将每次拼接得到的字符串存在list当中，因为list一致不断在使用，同时字符串也存在list中，因此都有在使用，所以不会有垃圾回收

运行一段时间后，报错：

java.lang.OutOfMemoryError: Java heap space
    at java.util.Arrays.copyOf(Arrays.java:3332)
    at java.lang.AbstractStringBuilder.ensureCapacityInternal(AbstractStringBuilder.java:124)
    at java.lang.AbstractStringBuilder.append(AbstractStringBuilder.java:448)
    at java.lang.StringBuilder.append(StringBuilder.java:136)
    at com.flameking.HeapSpaceTest.main(HeapSpaceTest.java:14)
26

修改堆内存的大小

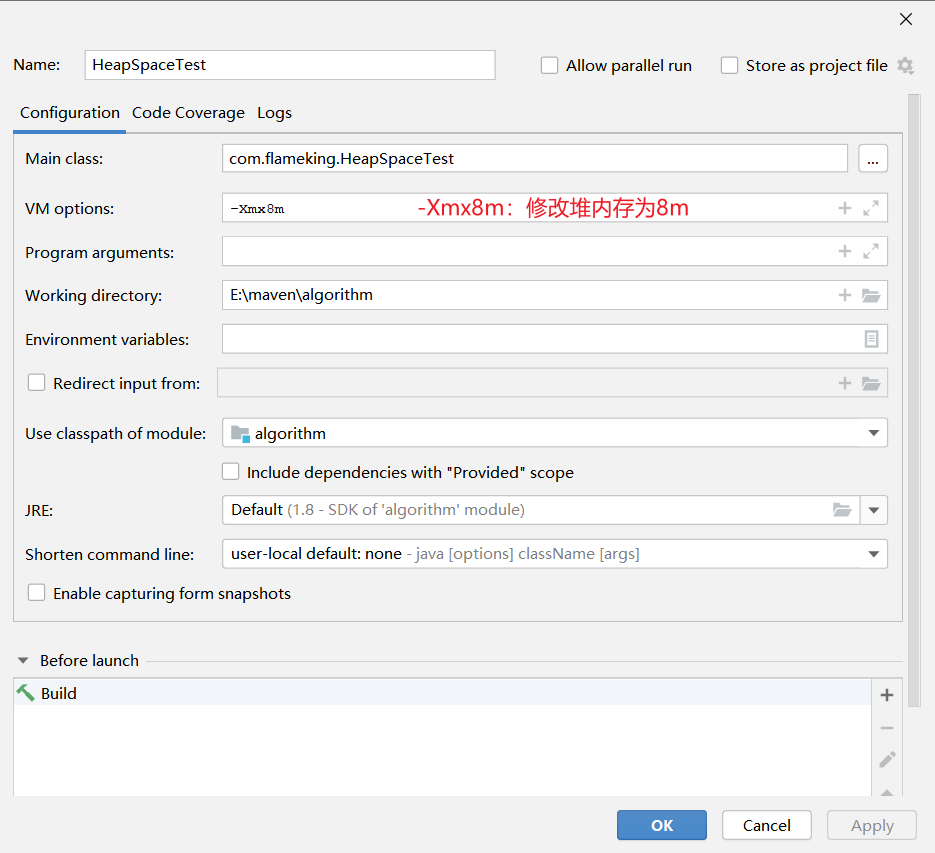

通过-Xmx指令修改堆内存大小：

修改后能明显发现i的值变小，测试后i为17

注意：如果我们要排查堆内存溢出问题，应该把堆内存设置的小一些，这样能够尽早的排除出问题

堆内存诊断工具

1. jps工具，查看当前系统中有哪些Java进程
2. jmap工具，拿到进程ID后，查看堆内存使用情况，只能查询某个时刻堆内存情况
3. jconsole功能，图形界面，多功能检测进程，线程，cpu等，并能连续检测

诊断演示代码

public class HeapToolTest {
  public static void main(String[] args) throws InterruptedException {
    System.out.println("1.....");
    Thread.sleep(30000);
    byte[] array = new byte[1024*1024*10];  //10Mb
    System.out.println("2.....");
    Thread.sleep(20000);
    array = null;
    System.gc();
    System.out.println("3.....");
    Thread.sleep(1000000L);
  }
}

程序大致逻辑：程序运行时会有三个不同点状态，第一个是起始运行状态，第二个是创建了一个10Mb字节数组的状态，第三个是回收了字节数组的状态

使用诊断工具检测堆内存状态

注意这些工具请在Linux环境下运行，jmap在Windows环境下不太好用

1.用jsp命令查询所有的进程，输入：jps

2.执行命令：jmap -heap 进程ID，这样我们能在其中看到GC堆的各个结构的大小，如年轻代，新生代，老年代，最大堆内存大小等等，打印结果如下：

Attaching to process ID 14120, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 25.341-b10

using thread-local object allocation.
Parallel GC with 2 thread(s)

Heap Configuration:
   MinHeapFreeRatio         = 0
   MaxHeapFreeRatio         = 100
   MaxHeapSize              = 968884224 (924.0MB)
   NewSize                  = 19922944 (19.0MB)
   MaxNewSize               = 322961408 (308.0MB)
   OldSize                  = 40894464 (39.0MB)
   NewRatio                 = 2
   SurvivorRatio            = 8
   MetaspaceSize            = 21807104 (20.796875MB)
   CompressedClassSpaceSize = 1073741824 (1024.0MB)
   MaxMetaspaceSize         = 17592186044415 MB
   G1HeapRegionSize         = 0 (0.0MB)

Heap Usage:
PS Young Generation
Eden Space:
   capacity = 15728640 (15.0MB)
   used     = 629224 (0.6000747680664062MB)
   free     = 15099416 (14.399925231933594MB)
   4.000498453776042% used
From Space:
   capacity = 2097152 (2.0MB)
   used     = 0 (0.0MB)
   free     = 2097152 (2.0MB)
   0.0% used
To Space:
   capacity = 2097152 (2.0MB)
   used     = 0 (0.0MB)
   free     = 2097152 (2.0MB)
   0.0% used
PS Old Generation
   capacity = 40894464 (39.0MB)
   used     = 0 (0.0MB)
   free     = 40894464 (39.0MB)
   0.0% used

710 interned Strings occupying 47392 bytes.

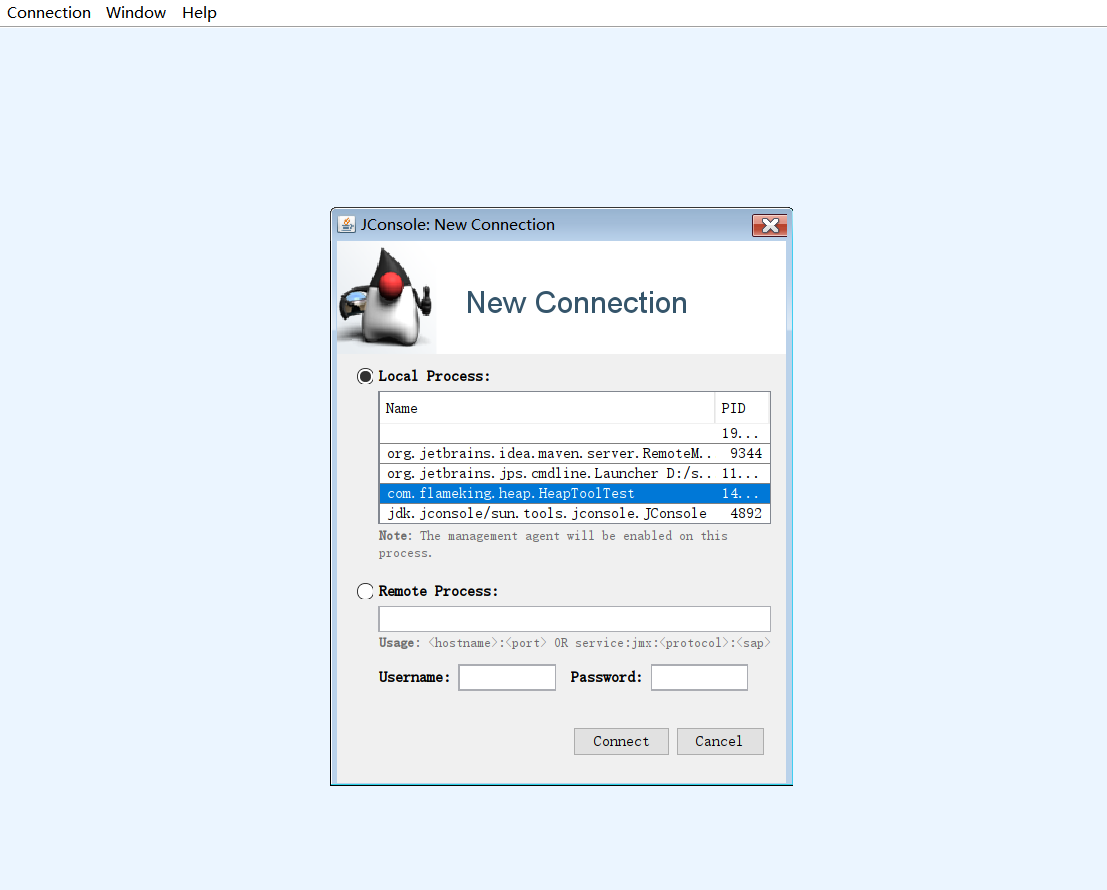

以上两个工具介绍完成，开始介绍jconsole工具的使用，在命令行输入：jconsole命令，会弹出一个窗口：

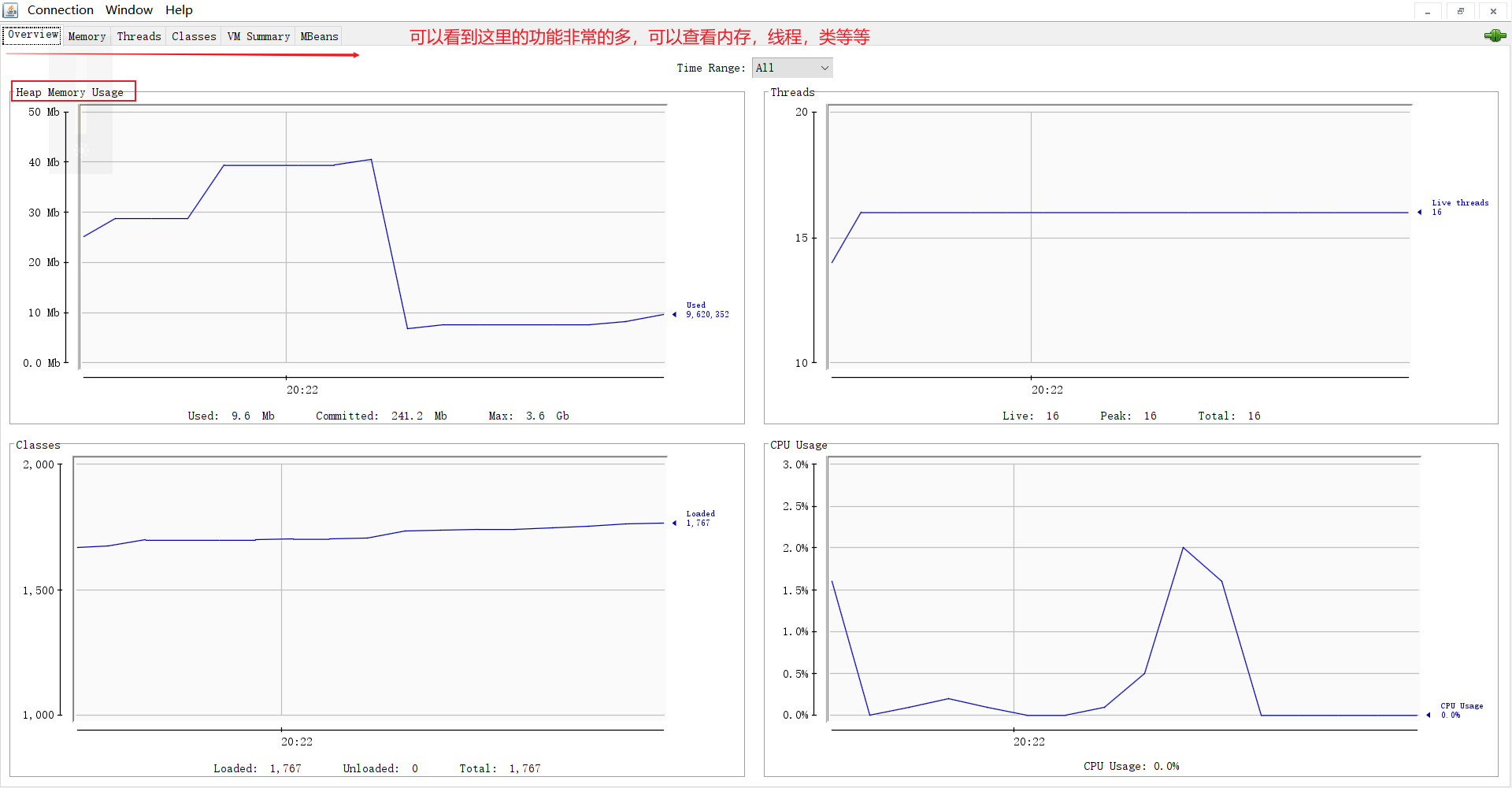

点击要检测的程序，进行连接，连接后的界面如下： 其中的Threads功能界面就可以发挥jstack的作用

堆内存工具诊断案例：垃圾回收后内存占用仍然很高

code如下：

import java.util.ArrayList;
import java.util.List;

public class GCTest {
  public static void main(String[] args) throws InterruptedException {
    List<Student> students = new ArrayList<>();
    for (int i = 0; i < 200; i++) {
      students.add(new Student());
    }
    Thread.sleep(1000000000L);
  }
}
class Student{
  private byte[] big = new byte[1024*1024];
}

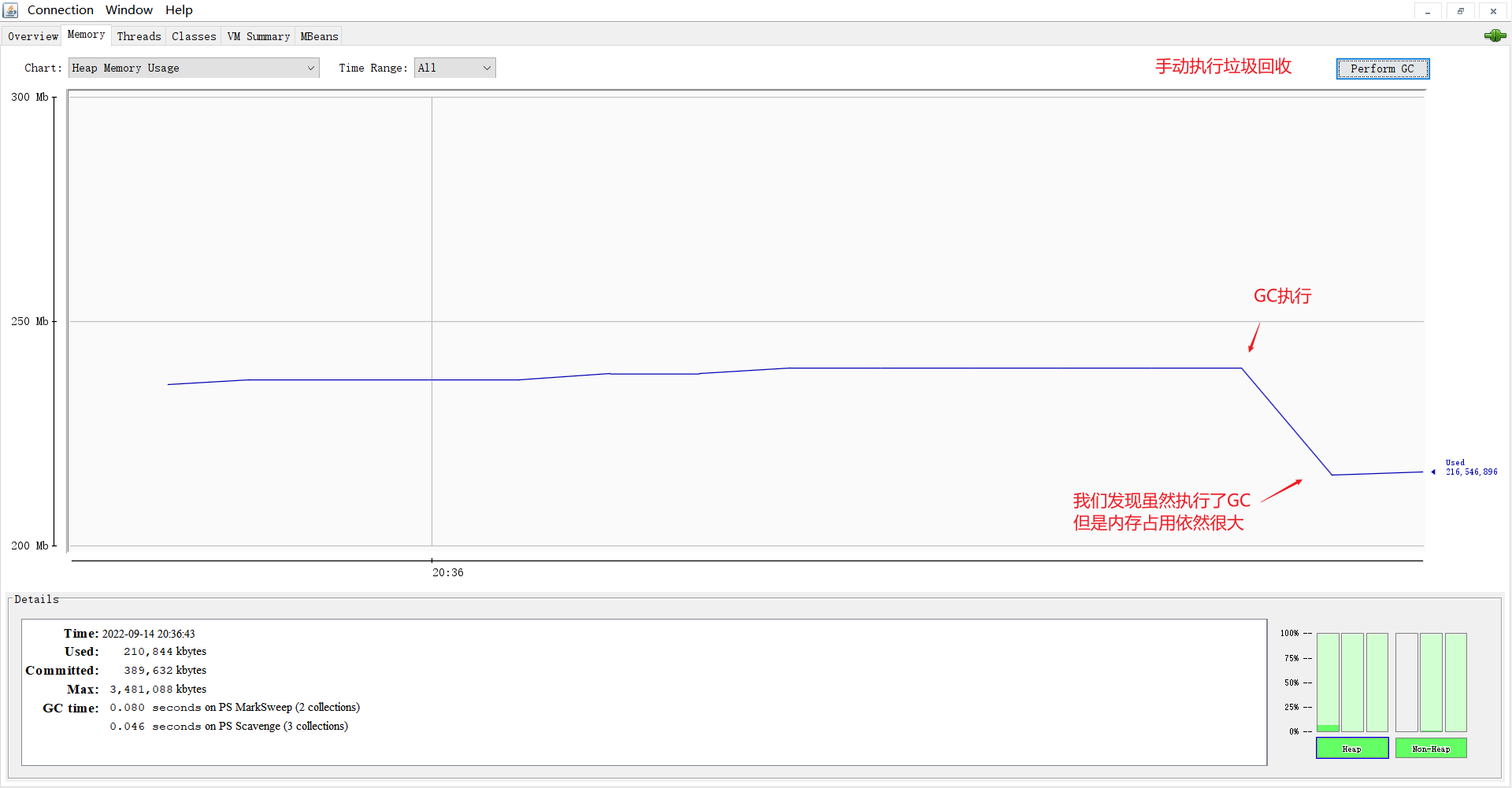

我们先使用jps和jconsole命令诊断，然后在jconsole中进行手动GC回收，如下：

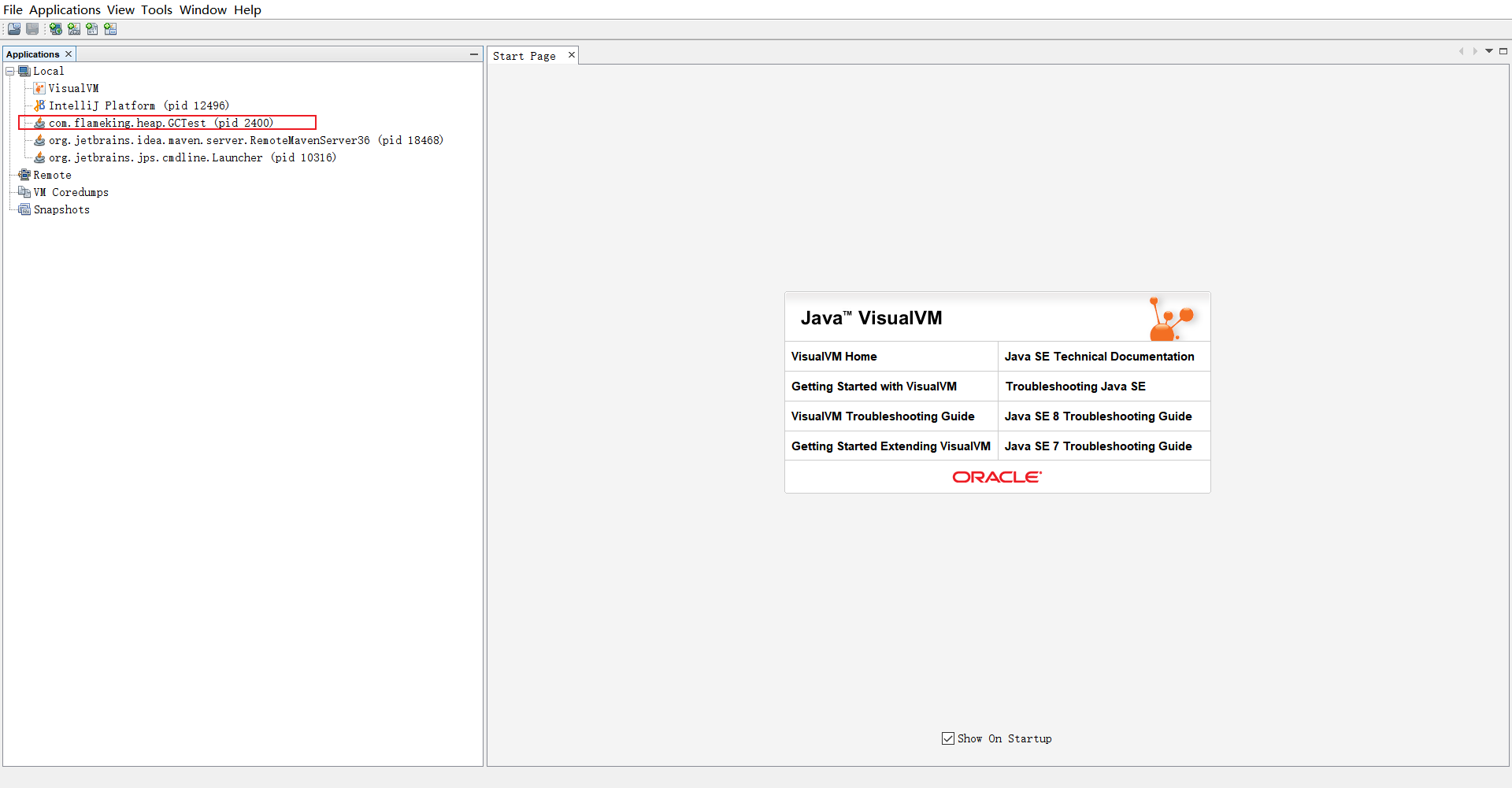

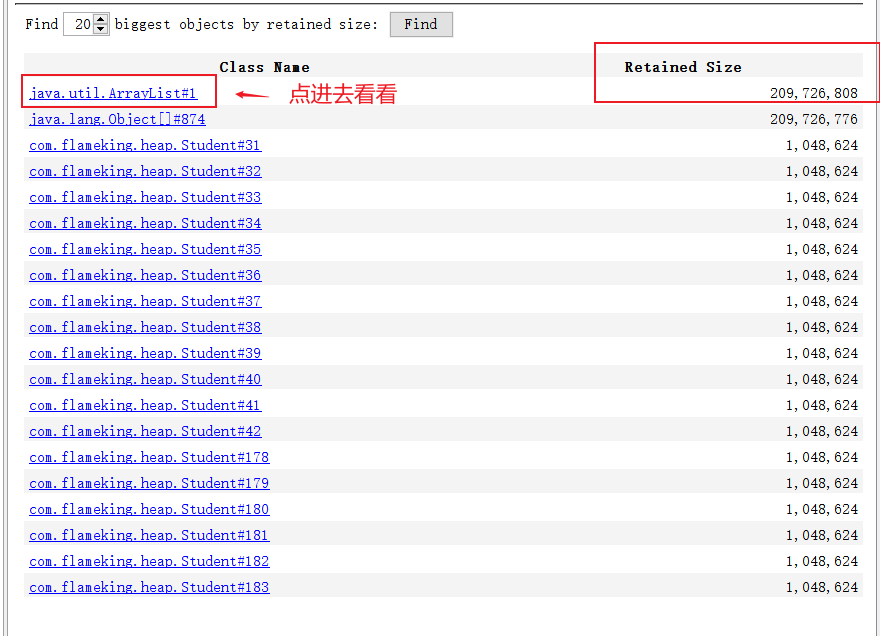

虽然使用了上诉两个命令，但是仍然没能排查出问题，所以下面我们使用一个工具，叫做jvisualvm，输入命令：jvisualvm，得到如下界面：

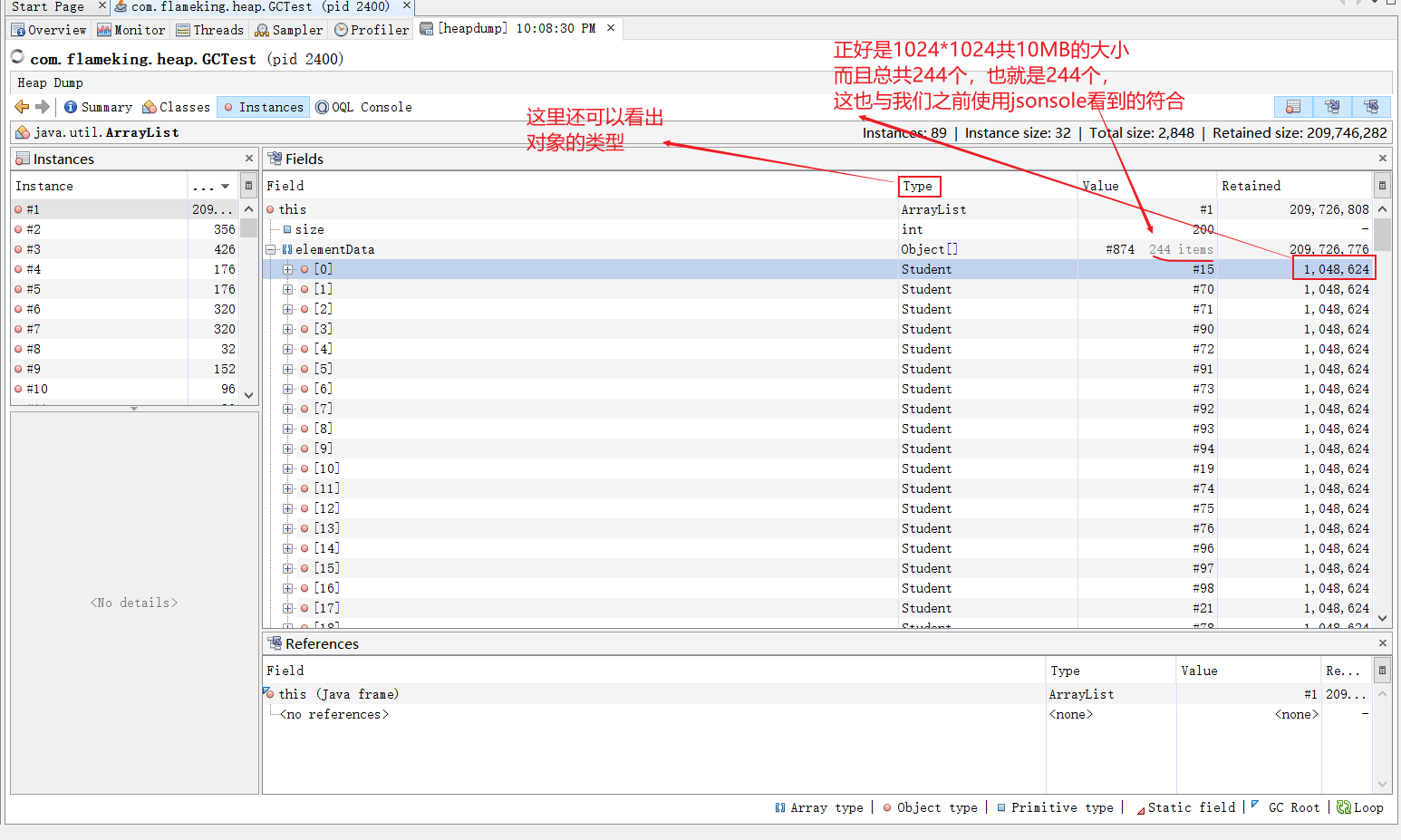

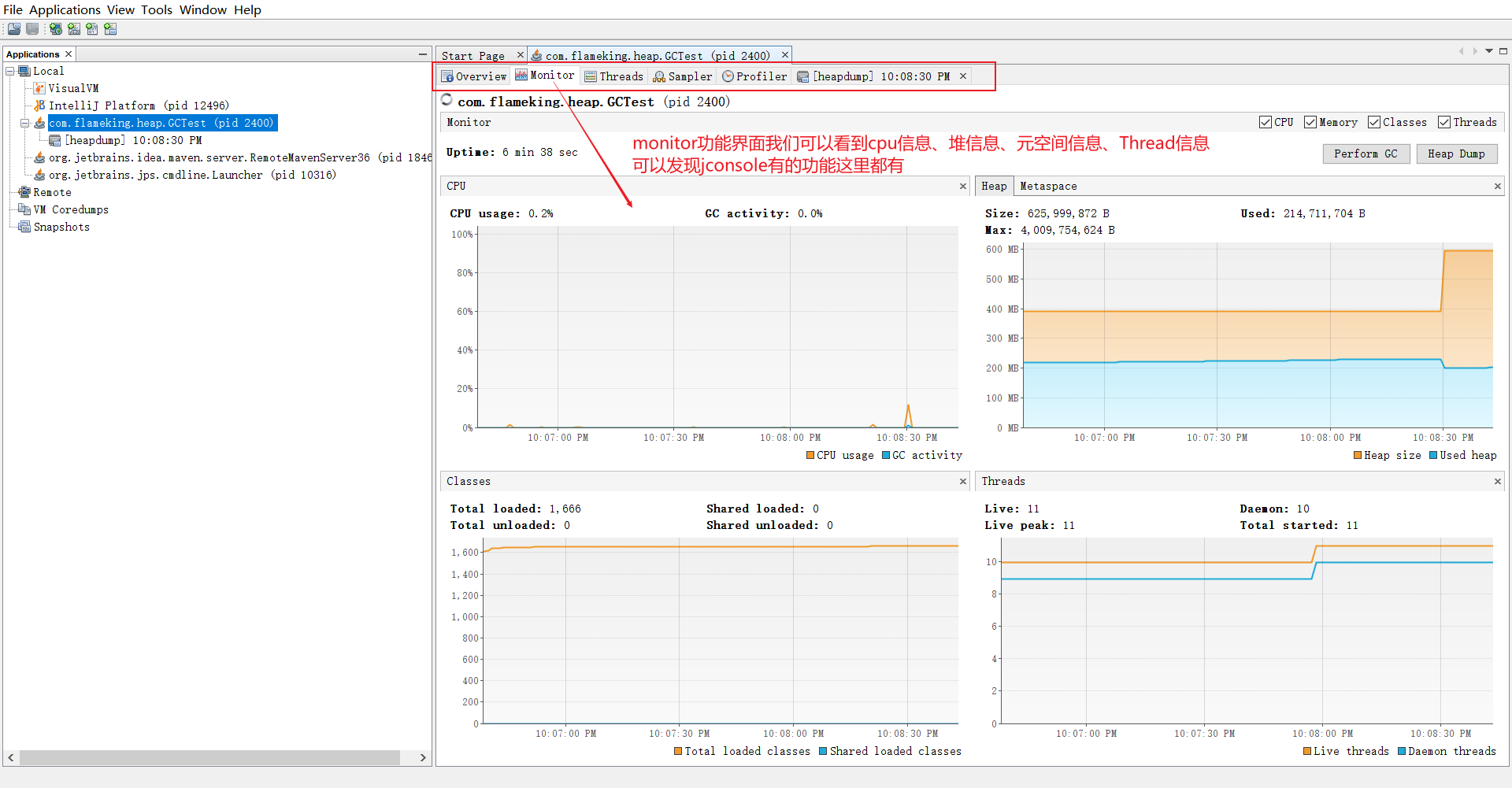

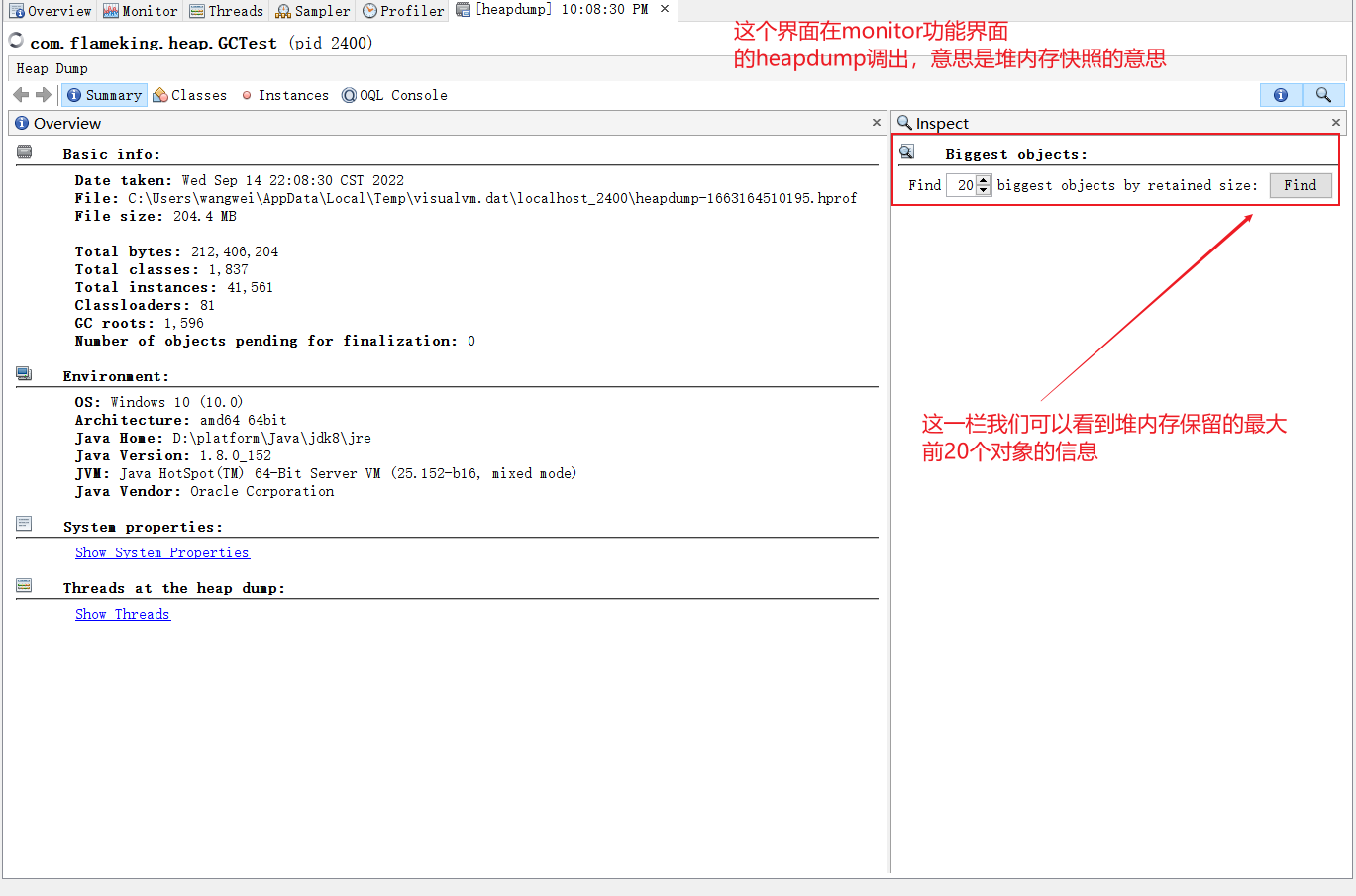

点击进入到我们要排查的程序，这里是GCTest，进去之后能看到下面的界面：

而我们实际要进入的界面是下面的这个：

前20最大的对象信息如下：

第一个ArrayList对象的内部信息如下：

总结

我们总共介绍了四款工具，分别是：

1. jps，查看所有的Java进程
2. jmap，查询Java进程的堆内存使用情况
3. jconsole，实时查看堆内存情况，功能也更多
4. jvisualvm，它基本包含了1，2，3的功能

方法区

方法区存在的位置就是非堆当中，但它其实是一个规范，具体要看各个jvm的实现

方法区的特性

1. 运行时常量池，类定义信息：类字段，方法数据，方法和构造器代码（类构造器、实例构造器
2. 方法区在虚拟机启动时创建，并且在逻辑上是堆的一部分（在不同的jvm实现上会有不同，虽然规范这样要求，但也不是每个jvm实现都遵守了的）
3. 方法区会导致JVM内存溢出

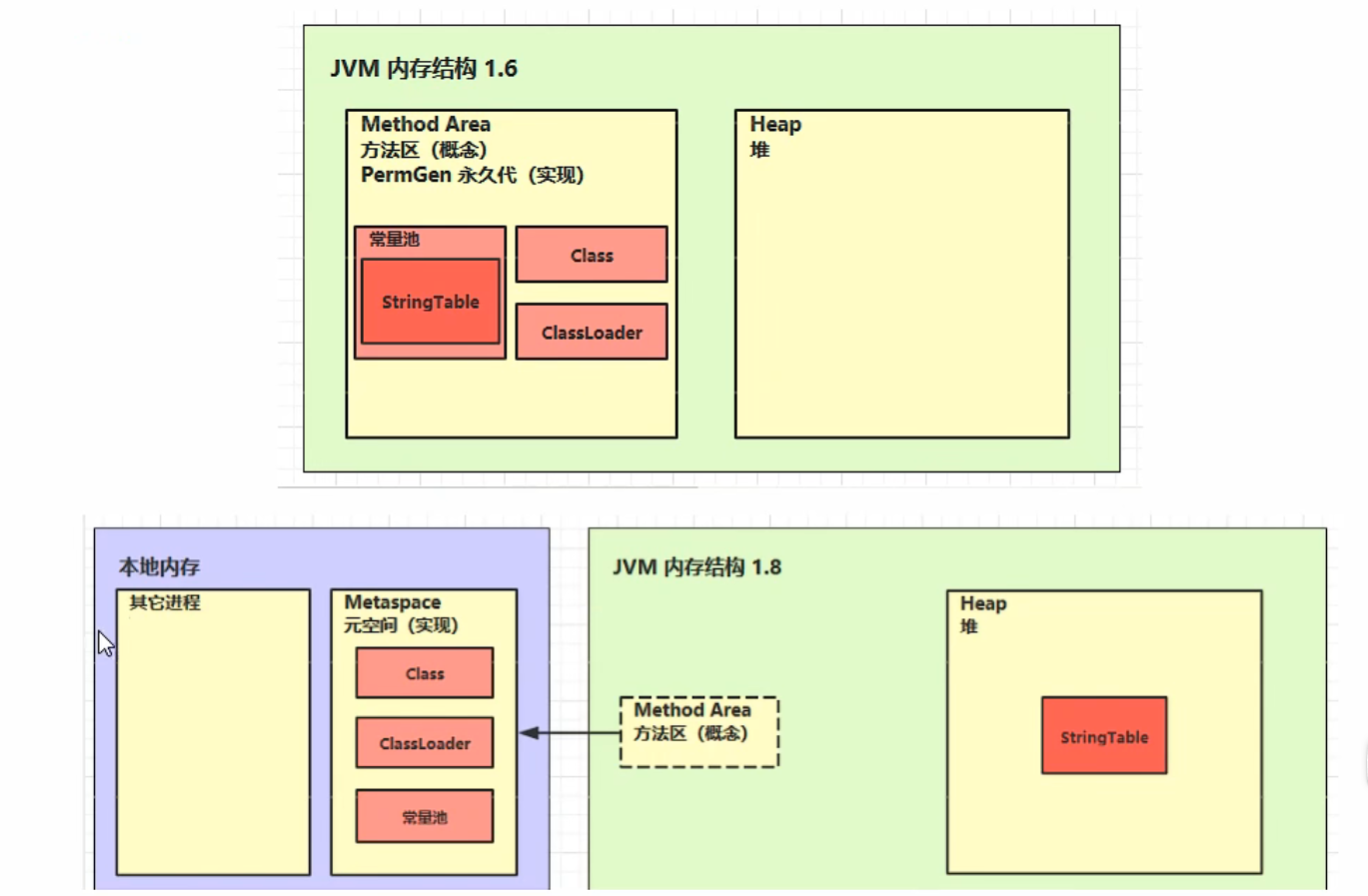

下面是hotspot在1.6和1.8方法区的不同实现：

在1.6中，方法区的实现被称作永久代，里面包含常量池信息，类定义信息，类加载器信息，并且放在堆内存中

而在1.8中被称作元空间，这个时候StringTable从常量池抽取出来放在了Heap堆中，而元空间整个移进了本地内存中（也就是操作系统内存）

方法区内存溢出

演示代码如下：

import jdk.internal.org.objectweb.asm.ClassWriter;
import jdk.internal.org.objectweb.asm.Opcodes;

public class MethodspaceTest extends ClassLoader{
  public static void main(String[] args) {
    int j = 0;
    try {
      MethodspaceTest test = new MethodspaceTest();
      for (int i = 0; i < 10000; i++, j++) {
        //ClassWriter 作用是生成类的二进制字节码
        ClassWriter cw = new ClassWriter(0);
        //版本号（1.8），public（类的访问修饰符），类名，报名，父类，接口
        cw.visit(Opcodes.V1_8, Opcodes.ACC_PUBLIC, "Class" + i, null, "java/lang/Object", null);
        //返回byte[]
        byte[] code = cw.toByteArray();
        //执行类的加载（大量的类加载到元空间就会造成内存溢出）
        test.defineClass("Class" + i, code, 0, code.length);
      }
    }finally {
      System.out.println(j);
    }
  }
}

之前我们在jmap中输出的信息看到，元空间的最大空间可以很大，因此这里运行并不会导致内存溢出，我们可以通过指令-XX:MaxMetaspaceSize=8m，将元空间大小改位8m，再次执行，结果如下：

5411
Exception in thread "main" java.lang.OutOfMemoryError: Metaspace
    at java.lang.ClassLoader.defineClass1(Native Method)
    at java.lang.ClassLoader.defineClass(ClassLoader.java:763)
    at java.lang.ClassLoader.defineClass(ClassLoader.java:642)
    at com.flameking.methodspace.MethodspaceTest.main(MethodspaceTest.java:19)

如果是1.6版本的话，这里报的错就是java.lang.OutOfMemoryError: PermGen space

实际应用中可能会出现元空间溢出的场景

Spring、MyBatis使用cglib采用的字节码动态生成技术生成代理类，它们其实就非常容易导致OOM错误的，我们上面的演示代码用的就是跟Spring、MyBatis同样的字节码动态生成技术

运行时常量池

首先看看常量池，我们使用javap -v .class文件，会输出类的信息（类基本信息，如类的访问修饰符，类使用的Java版本，类的名称，类的父类，类的接口信息等等），常量池信息，类方法的定义（包含虚拟机指令）

常量池和运行时常量池

1. 常量池就是一张表，虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量等信息
2. 常量池是.class文件中的，当该类被加载，它的常量池信息就会放入运行时常量池，并把里面的符号变为真实地址
