停车计费功能实践

作者 flameking
发表于 05-05 10 分钟阅读

如何设计停车计费功能

在智慧停车场管理系统中，同可用停车位一样计费规则几乎是每辆车进出停车场都会用到，而这种数据俗称称为热数据，读关系库显然不是最优解，引入缓存才是王道。

分布式缓存

缓存作为互联网分布式开发两大杀器之一（另一个是消息队列），应用场景相当广泛，遇到高并发、高性能的案例，几乎都能看到缓存的身影。

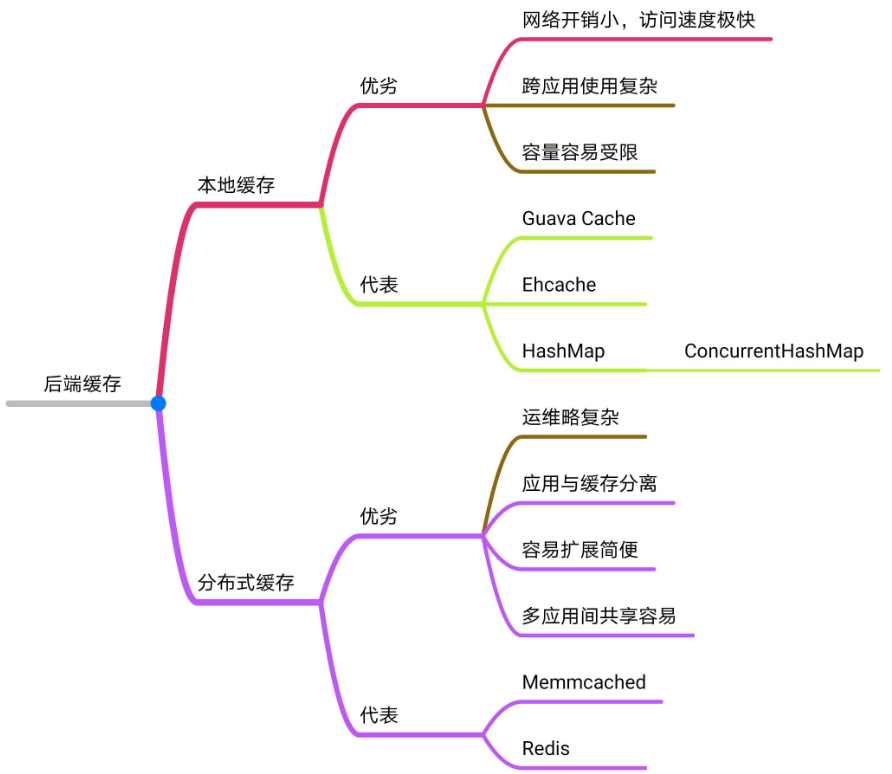

从应用与缓存的结合角度来区分可以分为本地缓存和分布式缓存。

我们经常用 Tomcat 作为应用服务，用户的 session 会话存储，其实就是缓存，只不过是本地缓存，如果需要实现跨 Tomcat 的会话应用，还需要其它组件的配合。Java 中我们应经用到的 HashMap 或者 ConcurrentHashMap 两个对象存储，也是本地缓存的一种形式。Ehcache 和 Google Guava Cache 这两个组件也都能实现本地缓存。单体应用中应用的比较多，优势很明显，访问速度极快；劣势也很明显，不能跨实例，容量有限制。

分布式场景下，本地缓存的劣势表现的更为突出，与之对应的分布式缓存则更能胜任这个角色。软件应用与缓存分离，多个应用间可以共享缓存，容量扩充相对简便。有两个开源分布式缓存产品：memcached 和 Redis。

其中 memcached 是出现比较早的缓存产品，只支持基础的 key-value 键值存储，数据结构类型比较单一，不提供持久化功能，发生故障重启后无法恢复，它本身没有成功的分布式解决方案，需要借助于其它组件来完成。Redis 的出现，直接碾压 memcached ，市场占有率节节攀升。

Redis 在高效提供缓存的同时，也支持持久化，在故障恢复时数据得已保留恢复。支持的数据类型更为丰富，如 string , list , set , sorted set , hash 等，Redis 自身提供集群方案，也可以通过第三方组件实现，比如 Twemproxy 或者 Codis 等等，在实际的产品应用中占有很大的比重。另外 Redis 的客户端资源相当丰富，支持近 50 种开发语言。

综上所述，我最终选择 Redis 应用到智慧停车场系统中。

搭建线上 Redis 环境

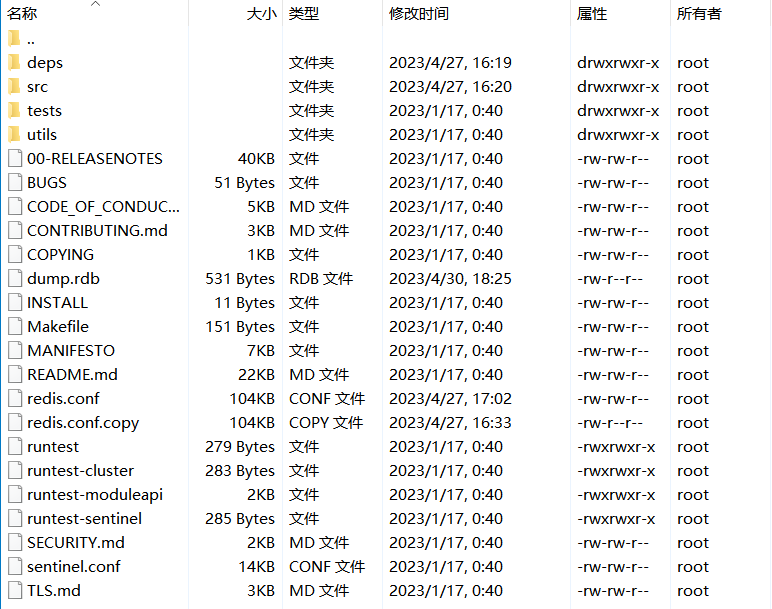

下载好 Redis 之后，文件目录如下所示：

下载完成之后，首先需要对 Redis 进行配置，而 Redis 的配置是放在一个叫做 redis.conf 的文件里：

  1. 修改 bind 127.0.0.1 -::1 –> bind 0.0.0.0，这一步的作用是让 Redis 能够接收来自任何网络的请求。这就保证我们的应用能够正常访问 Redis
  2. 然后是修改 protected-mode yes –> protected-mode no，这一步的作用是关闭 Redis 的自我保护，Redis 的自我保护会拒绝一些匿名的访问。
  3. 再然后是修改 daemonize no –> daemonize yes，这能让我们的 Redis 在服务器后台运行，不至于关闭控制台就被停止运行。

然后是比较关键的两步，上面的操作都是对 Redis 本身的配置进行修改，现在需要修改我的服务器配置：

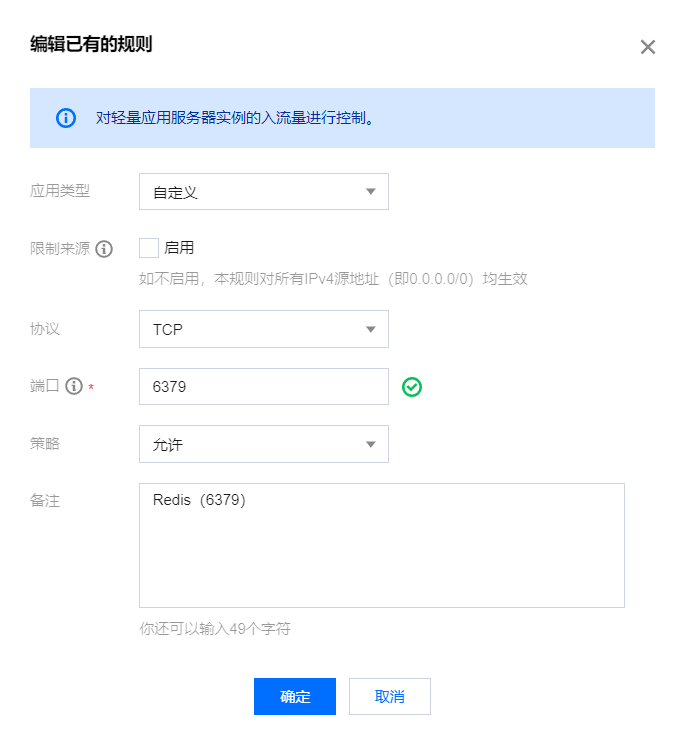

首先是防火墙设置，允许对应端口号的开放，而 Redis 设置的端口号是 6379：

然后是第二步，也是最容易忽视的一步，在 shell 上开启防火墙端口：

命令：firewall-cmd –zone=public –add-port=6379/tcp –permanent，意思是永久开启防火墙 6379 端口。然后执行命令：firewall-cmd –list-ports 能够查看到下面的效果：

这表明 6379 端口已被放行，接下来我们的应用访问 Redis 线上服务就没有问题了。

在程序中连接 Redis 服务

首先引入 Redis 对应的包：

1
2
3
4
5

<!-- 集成 redis -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis</artifactId>
</dependency>

然后进行 Redis 连接配置：

1
2
3
4
5
6
7
8
9
10
11
12
13

spring:
  redis:
    database: 0
    host: 175.178.236.7
    port: 6379
    password: 123456
    timeout: 60000
    jedis:
      pool:
        max-active: 1000
        max-wait: -1
        max-idle: 10
        min-idle: 5

其中：

  1. database 配置应用模块使用 Redis 的哪个库
  2. host 是 Redis 线上服务的地址
  3. port 是 Redis 的端口号
  4. password 是 Redis 的访问密码
  5. timeout 是访问 Redis 的超时时间
  6. jedis 是 Redis 客户端，pool 是连接池的一些配置

除了配置文件，还需要在代码中读入配置，连接线上 Redis 服务，而 Redis 的默认序列化方式往往满足不了生产的需要，所以通常需要自定义 Redis 的序列化方式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

/**
 * 自定义 Redis 序列化方式
 */
public RedisCacheAutoConfiguration() {
    ObjectMapper objectMapper = new ObjectMapper();
    objectMapper.setVisibility(PropertyAccessor.ALL, JsonAutoDetect.Visibility.ANY);
    JavaTimeModule timeModule = new JavaTimeModule();
    timeModule.addDeserializer(LocalDate.class,
            new LocalDateDeserializer(DateTimeFormatter.ofPattern("yyyy-MM-dd")));
    timeModule.addDeserializer(LocalDateTime.class,
            new LocalDateTimeDeserializer(DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss")));
    timeModule.addSerializer(LocalDate.class,
            new LocalDateSerializer(DateTimeFormatter.ofPattern("yyyy-MM-dd")));
    timeModule.addSerializer(LocalDateTime.class,
            new LocalDateTimeSerializer(DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss")));
    objectMapper.registerModule(timeModule);
    objectMapper.enableDefaultTyping(ObjectMapper.DefaultTyping.NON_FINAL, JsonTypeInfo.As.PROPERTY);
    genericJackson2JsonRedisSerializer = new GenericJackson2JsonRedisSerializer(objectMapper);
}

然后是执行连接 Redis 服务的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

/**
 * 注入 RedisTemplate
 */
@Primary
@Bean
public RedisTemplate<String, Object> redisTemplate() {
    // 指定序列化方式
    RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
    redisTemplate.setKeySerializer(RedisSerializer.string());
    redisTemplate.setHashKeySerializer(RedisSerializer.string());
    redisTemplate.setValueSerializer(genericJackson2JsonRedisSerializer);
    redisTemplate.setHashValueSerializer(genericJackson2JsonRedisSerializer);
    redisTemplate.setConnectionFactory(redisConnectionFactory());
    return redisTemplate;
}

设计停车计费数据表

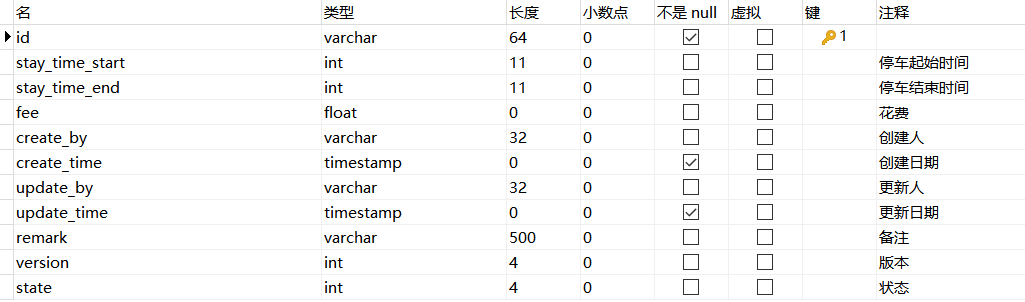

里面的核心字段就只有三个，分别是 stay_time_start、stay_time_end 和 fee，其两个是用来比较车主停车的时间从而判断停车费用，而对应的费用就是用 fee 标注好的。下面是预插入的数据：

  1. 30分钟内免费
  2. 2小时内，5元
  3. 2小时以上12小时以内，10元
  4. 12小时以上24小时以内，20元

然后是最核心的一步，将上面的数据读入 Redis 当中，而且是要在项目第一次使用时就加载到 Redis 当中去。项目启动后就加载，Spring Boot 提供了两种方式在项目启动时就加载的方式供大家使用：ApplicationRunner 与 CommandLineRunner，都是在 Spring 容器初始化完毕之后执行起 run 方法，两者最明显的区别就是入参不同。我采用的是 ApplicationRunner 方式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

import static com.flameking.parking.charging.constants.ChargingConstant.CHARGING_RULE;

@Component
@Order(value = 1)//order 是加载顺序，越小加载越早，若有依赖关于，建议按顺序排列即可
public class StartUpApplicationRunner implements ApplicationRunner {

  @Autowired
  private RedisClient redisClient;
  @Autowired
  IChargingRuleService ruleService;

  @Override
  public void run(ApplicationArguments args) throws Exception {
    List<ChargingRule> rules = ruleService.list();
    if (!redisClient.exists(CHARGING_RULE)) {
      redisClient.set(CHARGING_RULE, JSONObject.toJSONString(rules));
    }
  }
}

然后就可以在需要对停车时间进行计费的时候，随时查询 Redis 缓存了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14

public float calculateFee(Long stayMinutes) {
    String ruleStr = redisClient.get(CHARGING_RULE);
    JSONArray array = JSONObject.parseArray(ruleStr);
    List<ChargingRule> rules = JSONObject.parseArray(array.toJSONString(), ChargingRule.class);
    float fee = 0;
    for (ChargingRule chargingRule : rules) {
        //遍历计费规则，寻找当前停车时间对应的计费区间，以及收费
        if (chargingRule.getStayTimeStart() <= stayMinutes && chargingRule.getStayTimeEnd() > stayMinutes) {
            fee = chargingRule.getFee();
            break;
        }
    }
    return fee;
}

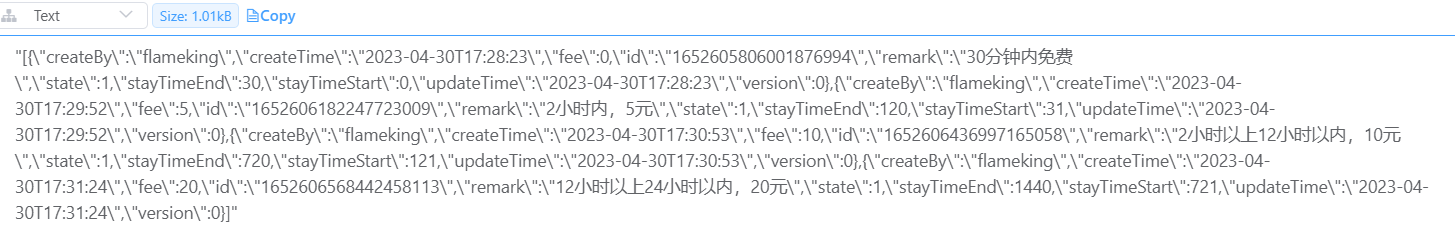

那么每次调用计算停车费用接口，就只需要传递停车的时间，格式是分钟。然后就能返回具体收费了。下面是存在 Redis 中的计费数据：
